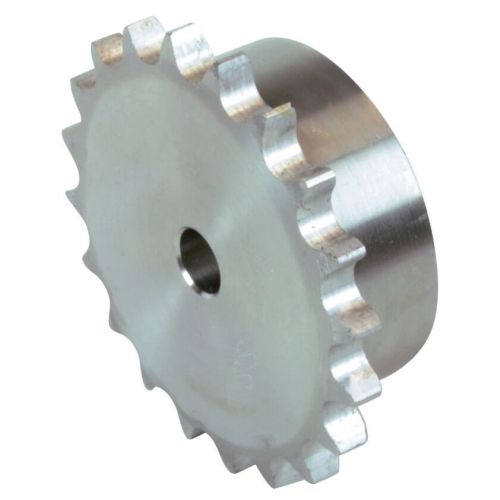

CORONE ASA60 SEMPLICI 3/4 X 1/2
A partire da 2,69 € + IVA
SKU
TRS-21106000
CORONA
raggio dente r3 = 20,0mm
larghezza raggio C = 2,4mm
larghezza dente pignone B1 = 12,0mm
CATENA
passo 19,05mm
larghezza interna 12,7mm
rullo Ø 11,91mm
raggio dente r3 = 20,0mm
larghezza raggio C = 2,4mm
larghezza dente pignone B1 = 12,0mm
CATENA
passo 19,05mm
larghezza interna 12,7mm
rullo Ø 11,91mm
NOTA BENE: i prodotti esposti sono solo una parte di quelli gestiti. Se non trovi quello che cerchi
contattaci
- Prodotto disponibile, consegna in 24 ore
- Prodotto disponibile, consegna in 5/7 giorni
- In riassortimento, consegna da concordare
L’assortimento di pignoni e corone per catene CHIARAVALLI GROUP SPA costituisce una risposta globale alle esigenze dell’industria nel settore delle trasmissioni meccaniche flessibili e rappresenta il risultato di una produzione finalizzata al conseguimento di eccellenti prestazioni tecniche e qualitative.
Il programma di produzione comprende pignoni e corone per catene realizzati in conformità ai principali e più recenti Standard ed alle Norme di Unificazione Internazionali UNI, ISO, DIN, ANSI.
Le norme finiscono per il vano delle ruote per catene e rulli, un profilo con dimensioni minime ed un profilo con dimensioni massime, entro gli stessi deve risultare compreso il profilo reale.
Essendo piuttosto ampi i limiti di tolleranza che le norme lasciano alla discrezione del costruttore, si ravvisa la possibilità di scegliere un criterio di proporzionamento del profilo che possa risultare ottimizzato per quanto concerne la regolarità di trasmissione e la capacità del dente di sopportare sforzi più elevati.
Ciò ha condotto allo sviluppo sistematico di un insieme di profili unificati e geometricamente riproducibili con notevole fedeltà da utensili espressamente progettati ed il cui profilo di riferimento è protetto da know-how aziendale.
Elemento di pregio di questo profilo ottimizzato, caratteristica esclusiva della ditta CHIARAVALLI GROUP SPA, è quello di migliorare l’avvolgimento “poligonale” della catena sul pignone e sulla corona riducendone la discontinuità di moto che ne consegue anche nel caso di interassi e rapporti di trasmissione sfavorevoli.
Ciò ci ha consentito di inserire a catalogo e di realizzare pignoni con bassissimo numero di denti.
Anche se il complesso corone dentata-catena costituisce un organo di trasmissione piuttosto “rude” il rispetto di una buona precisione con errori di lavorazione contenuti è assicurato dall’uso sistematico di macchine operatrici a Controllo Numerico e di tecnologie sviluppate per minimizzare lo sforzo e per migliorare il grado di finitura superficiale.
I pignoni e le corone per catene a catalogo, vengono prodotti anche nella versione con calettatore a bussola conica sistema “Taper-Lock” particolarmente apprezzato nelle applicazioni che richiedono facilità di montaggio ed elevate precisioni di centratura.
Il programma di produzione comprende pignoni e corone per catene realizzati in conformità ai principali e più recenti Standard ed alle Norme di Unificazione Internazionali UNI, ISO, DIN, ANSI.
Le norme finiscono per il vano delle ruote per catene e rulli, un profilo con dimensioni minime ed un profilo con dimensioni massime, entro gli stessi deve risultare compreso il profilo reale.
Essendo piuttosto ampi i limiti di tolleranza che le norme lasciano alla discrezione del costruttore, si ravvisa la possibilità di scegliere un criterio di proporzionamento del profilo che possa risultare ottimizzato per quanto concerne la regolarità di trasmissione e la capacità del dente di sopportare sforzi più elevati.
Ciò ha condotto allo sviluppo sistematico di un insieme di profili unificati e geometricamente riproducibili con notevole fedeltà da utensili espressamente progettati ed il cui profilo di riferimento è protetto da know-how aziendale.
Elemento di pregio di questo profilo ottimizzato, caratteristica esclusiva della ditta CHIARAVALLI GROUP SPA, è quello di migliorare l’avvolgimento “poligonale” della catena sul pignone e sulla corona riducendone la discontinuità di moto che ne consegue anche nel caso di interassi e rapporti di trasmissione sfavorevoli.
Ciò ci ha consentito di inserire a catalogo e di realizzare pignoni con bassissimo numero di denti.
Anche se il complesso corone dentata-catena costituisce un organo di trasmissione piuttosto “rude” il rispetto di una buona precisione con errori di lavorazione contenuti è assicurato dall’uso sistematico di macchine operatrici a Controllo Numerico e di tecnologie sviluppate per minimizzare lo sforzo e per migliorare il grado di finitura superficiale.
I pignoni e le corone per catene a catalogo, vengono prodotti anche nella versione con calettatore a bussola conica sistema “Taper-Lock” particolarmente apprezzato nelle applicazioni che richiedono facilità di montaggio ed elevate precisioni di centratura.
