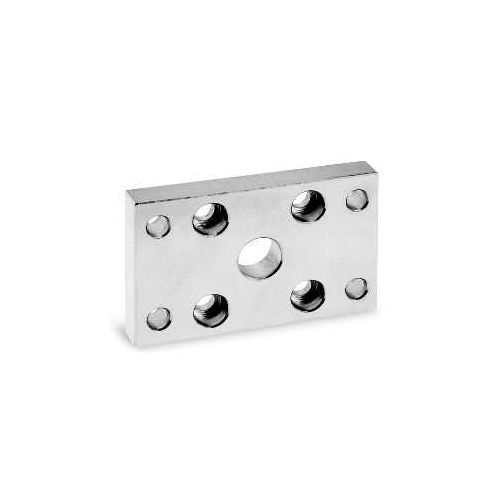

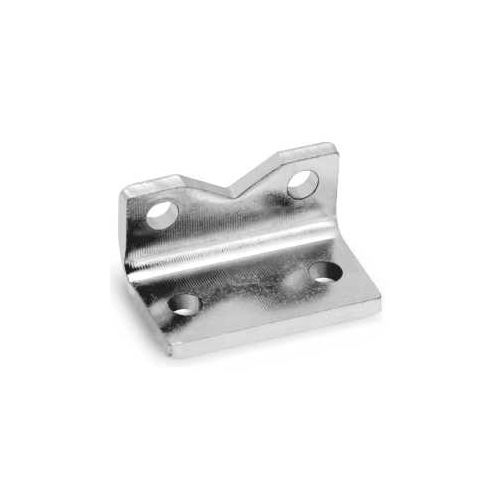

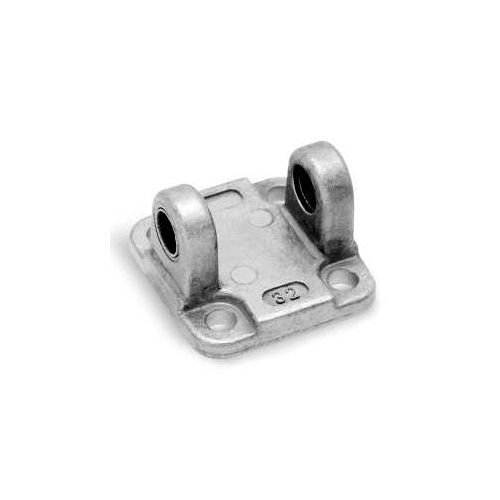

Tipo di costruzione: a profilo compatto Funzionamento: semplice e doppio effetto Materiali testate e profilo = AL - stelo = INOX AISI 303 rullato - pistone = AL - guarnizione stelo e pistone = PU oppure FKM per alte temperature (140°C) Fissaggio: flangia - piedini - cerniera Corse (min - max): Serie 31R, 31M e 31F: ø12÷25 = 1÷200 mm, ø32 ÷ 63 = 1÷300 mm, ø80÷100 = 1÷400 mm. La corsa minima per l’utilizzo dei sensori è di 10 mm, semplice effetto = 5÷25 mm (vedere tabella corse standard) Temperatura d’esercizio: 0°C ÷ 80°C (con aria secca - 20°C) Pressione d’esercizio: 1 ÷ 10 bar (doppio effetto); 2 ÷ 10 bar (semplice effetto) Fluido: aria filtrata, senza lubrificazione. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISOVG32 e di non interrompere mai la lubrificazione. Velocità: 10 ÷ 1000 mm/sec (senza carico)
